 시공할
표면에 뜬돌, 먼지, 점토, 기타 이물질이 없어야 한다 |
| |
시공할
표염은 약간 습윤 상태로 한다
.. (표면 살수를 자유 표면수가 없어질 때까지 역청재를
살포하면 안된다) |
| |

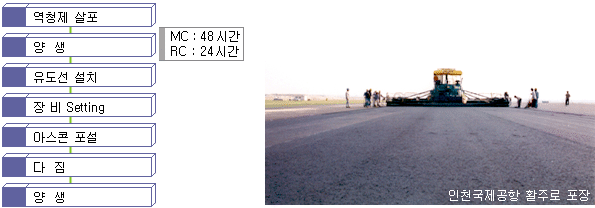

프라임
코팅 시공후 MC의 경우는 48시간, RC의 경우 24시간 이상 양생 |
| |
역청재가
과다하거나 표면에 완전히 흡수되지 않은 경우에는 표면에 모래를 살포하여
... 과다 역청재를 흡수토록 한다 |
| |
역청재
살포시 교량 난간, 중앙분리대, 다이크 등에 더렵혀지지 않도록 한다 |
| |
|
|
 |
|
| |
부착이
이루어지는 범위내에서 적은양 살포 |
| |
역청재
살포 후 수분 또는 휘발분이 건조할 때까지 충분히 양생 |
| |
유화아스팔트
사용시 제조 후 60일이 경과한것 사용 금지 |
| |
|
|
|
|
| |
자동높이
조절장치가 장착된 휘니샤 사용 |
| |
혼합물이
스크리더에 부착, 마무리면 긁힌 자국이 생기지 않도록 혼합물 받기전 충분히 예열 |
| |
선
직선 구간 : 길어깨에서 도로 중심선쪽으로 포설 |
| |
다차선
편구배 구간 : 노면이 높은 곳에서 낮은 곳으로 포설 |
| |
종단
방향 : 낮은 곳에서 높은 곳으로 |
| |
혼합물은
스크류 깊이 2/3까지 차 있어야 함 |
| |
센서
감도보다 포설 속도가 빠르면 조절이 불가능하여 작은 파형이 발생 |
| |
표층
: Long Ski 사용 (평탄성 높임) |
| |
|
|
 |
|
| |
1차
전압
... - 전압 온도 : 110 ~ 140℃
... - 초기에 Hair Crack 발생시 : 분착성이
작은 골재 입자가 움직이기 쉬운 것이 원인이니
..... 잠시 기다렸다가 다짐
|
| |
2차
전압
... - 전압 온도 : 70 ~ 90℃ 이나 100 ~
120℃ 효과
... - Tir Roller 사용
... - 골재 맞물림을 좋게하고 1차 전압시 Hair
Crack 메운다
|
| |
마무리
전압
... - 다짐 온도 : 60℃ 이상
... - 단뎀 로라 사용
... - 평탄성을 높여주고 타이어 로라 자국 지움
|
| |
다짐시
주의사항
... - Joint부터 다진다
... - 낮은 곳에서 높은 곳으로
... - 구동륜을 앞세워 전압
... - 방향 전환시 : 전압 구역 밖에서 |
| |
|
|
 |
|
| |
세로
가로 이음부 및 구조물 접촉면 깨끗이 청소하고 역청재 바른 후 시공 |
| |
표층과
기층 가로 이음 1m 이상 어긋 나도록 |
| |
가로이음부
... - 이음부 상층과 하층 Joint 겹쳐서는 안됨
... - 가능한 이음부 적게 |
| |
세로
이음부
... - 가능한 도로 중심선과 나란하게
... - 기 포설 포장에 5cm 중복시켜 포설
... - Joint 부터 다진다
... - 낮은 곳에서 높은 곳으로 다짐
... - 로울러 구동륜을 앞세운다
... - 방향 전환시 동일 위치에 정리하지 않는다 |
| |
|
|
 |
|
| |
문제점
... - 신축 이음부에 모래 채우고 아스콘 포설시 처짐
및 규열 발생 : 평탄성 불량
... - 콘크리트 포장과 접속슬래브 연결부 상단 수평으로
포설 : 접속슬래브 처짐으로 인한 단차 발생 및
..... 포장 파손, 평탄성 불량
|
| |
개선방안
... - 다짐이 양호한 보조기층재 또는 린콘크리트를 포장
전 시행
... - 콘크리트포장 상단보다 아스콘 상단을 2~3mm
높게 포설하여 교통 개방 후 수평유지 |
| |
|
|
| |
